手動用 水冷 固定トーチWP-12500Amp.
500Amp. 100%使用率を可能に する水冷TIGトーチ
WP-18SCと同じ特殊冷却水循環構造付TIGトーチ。ヘッド回りの冷却室（Water Cooling Chamber）の容量を拡大し、トーチ本体はもちろん、先端部品も冷却するので500Amp.の高出力が可能です。
先端部品は、重作業用の強化コレット、特殊コレットボディを用い、また専用のガスレンズが取り付けられます。
WP-12
- WP-12
- 出力直流:410Amp 交流:310Amp

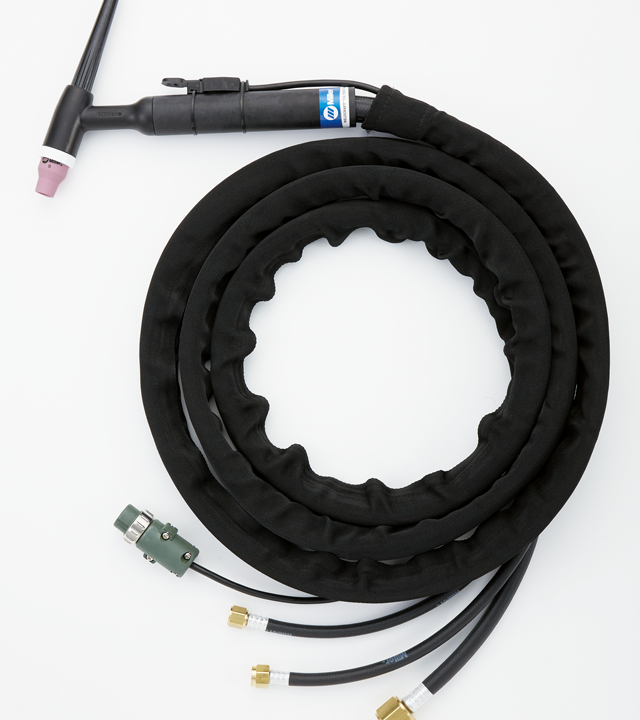

WP-12 トーチセット内容
| トーチセット型番 | ||
|---|---|---|
| トーチボディ | 長さ(m) | パワーケーブル（PC）、水ホース（W）、ガスホース（G） |
| PC：耐熱ゴム（R） W ：ビニール G ：ビニール |
||
| WP-12 | 3.8 | WP-12-12R |
| 7.6 | WP-12-25R | |
標準構成部品
- トーチボディ
- バックキャップ（長）
- コレット（3.2mm)
- コレットボディ（3.2mm）
- ノズル（アルミナ#8）
- ハンドル
- ガスホース
- 水ホース
- パワーケーブル
- ケーブルカバー（3.8m： CC-10-350、7.6m： CC-10-730）
- スイッチ（3.8m: SW-L4M、7.6m: SW-L8M）
トーチ本体サイズ表
部品展開図・パーツリスト
| No. | 名称 | 部品番号 | 付属品 |
|---|---|---|---|
| 1 | トーチ本体 | WP-12 | 12NG |
| 2 | バックキャップ 長 | 56Y44 | |
| 3 | バックキャップ 短 | 56Y45 | |
| 4 | ノズルガスケット | 12NG | |
| 5 | メタルノズルガスケット | 12MNG | |
| 6 | ガスレンズ用ガスケット | 12GLG | |
| 7 | コレット | ★コレット J | |
| 8 | コレットボディ | ★コレットボディ F | |
| 9 | ガスレンズコレットボディ | ★ガスレンズコレットボディ G | |
| 10 | 標準ノズル | ★アルミナノズル D | |
| 11 | 絶遠スリーブ | 85Z99 | |
| 12 | メタルノズル | ★特殊ノズル C メタルノズル | |
| 13 | 大口径ガスレンズノズル | ★アルミナノズル G | |
| 14 | 大口径ガスレンズロングノズルL | ★アルミナノズル K | |
| 15 | 大口径ガスレンズロングノズルXL | ★アルミナノズル L | |
| 16 | 大口径ガスレンズロングノズルXXL | ★アルミナノズル M | |
| 17 | ハンドル | 85WP-13 | |
| 18 | ガスホース（G） | ★水冷ガスホース M | |
| 19 | 水ホース（W） | ★水冷 水ホース R | |
| 20 | 水冷パワーケーブル（PC） | ★水冷パワーケーブル G | |
| 21 | ケーブルカバー | ★ケーブルカバーB | |
| 22 | ケーブルカバー | ★ケーブルカバーD | |
| 23 | スイッチ レバー※ | ★トーチスイッチA | |
| 24 | スイッチ 押しボタン（1F型）※ | ★トーチスイッチB | |
| 25 | スイッチ 押しボタン（3型）※ | ★トーチスイッチC | |
| 26 | スイッチ 押しボタン（B型）※ | ★トーチスイッチD |
- ※マークのついた商品は溶接機によりアダプター・ガスホース・スイッチコネクターが異なります。各溶接機用をご用意しておりますので、弊社までお問い合わせください。
- ★マークのついた商品は、所定のページにて複数のサイズからご希望のサイズをお選びいただけます
