Aquasol ® アクアソル

I-Purge® & I-Purge® X アイパージ&アイパージX

モジュラー型膨張式バックシールドシステム
[米国およびその他の国々で特許申請中]

パイプのパージング(バックシールドガスの充填)において最も汎用性が高く柔軟なバックシールド治具。
I-Purge&I-PurgeX バックシールド治具は、ファイバーグラス製ハーネスに膨張式の袋(ブラダー)が付いている、とてもシンプルな構造をしたパイプ内面バックシールド冶具です。冶具のセッティングからバックシールドガス充填、そして冶具の回収まで誰でも簡単に素早く行う事ができます。

I-Purge

特長

  • 汎用性が高く柔軟なモジュール構造により様々なワークに対応
  • 最高品質の素材のみを使用
  • パーツの変更や交換が容易
  • 延長ハーネスでブラダー間隔を変更可能
  • 頑丈な引きループで挿入と取り出しが簡単
  • 製品の保護と保管に便利なキャリーバッグ

I-Purge X

特長

  • 一つのシステムで3つの鋼管サイズに対応できる
  • 異径パイプのバックシールドもブラダーを交換せずに対応(使用可能パイプ範囲に限る)

パーツをワンタッチで交換できるモジュール構造を採用

I-Purge 膨張式ブラダー
(モジュールAおよびB)

  • スパークに強い耐久外装
  • 丈夫な内部膨張バッグ
  • 異なるサイズを組み合わせて独自の構成も可能

I-Purge X膨張式ブラダー
(モジュールAおよびB)

  • 伸縮性のある外装は複数のパイプサイズに対応
  • 頑丈な内部膨張バッグ

クイックコネクターでつなぎ替え自在の継手

  • 最新技術のクイックコネクターを採用
  • 簡単に接続できるワンタッチタイプ
  • 優れた耐食性

ファイバーグラス製ハーネス

  • 中央には蓄光テープが装備されているので、
    ルートギャップから正確な位置合わせが可能

耐熱性ハーネス(オプション)

  • 内部ホースと保護外部ファイバーグラススリーブは、温度650℃まで耐えることが可能
  • 余熱用途と高熱用途に、延長ハーネスも用意
  • 柔軟なブリッジハーネスにより、90°以上のエルボ型やティー型などのパイプ内も簡単に移動可能
  • ホースはねじれにとても強いため、ガス供給の途絶がない

独自開発のリリーフバルブ技術

  • あらかじめ設定されたリリーフバルブにより正確な流量をパイプ内面へ供給
  • 過剰膨張のリスクを低減

I-Purge & I-Purge X バックシールドシステムの技術(特許申請中)により パージングのあらゆるニーズに対応可能

トライフローチューブシステム(青、黒、白)

  • ガスの充填を加速し、バックシールド時間を短縮
  • 目的別のチューブ接続
    青:ブラダー膨張
    黒:溶接部への不活性ガス充填
    白:排気(酸素濃度計への接続)
  • 酸素濃度計PRO OX-100と接続可能
  • 頑丈な引きループ
  • 保護と保管に便利なキャリーバッグ

I-Purge & I-Purge X モジュラーシステム

  1. モジュールA
  2. モジュールB
  3. モジュールBへのクイックコネクト
  4. ファイバーグラス製ブリッジハーネス
  5. モジュールAへのクイックコネクト
  6. リリーフバルブ
  7. ダイレクトパージホース
  8. 排気ホース(白)、酸素濃度計接続可
  9. 膨張およびパージ(青)ホース
  10. 蓄光テープ
  11. 引きループ
  12. ガスディフューザ

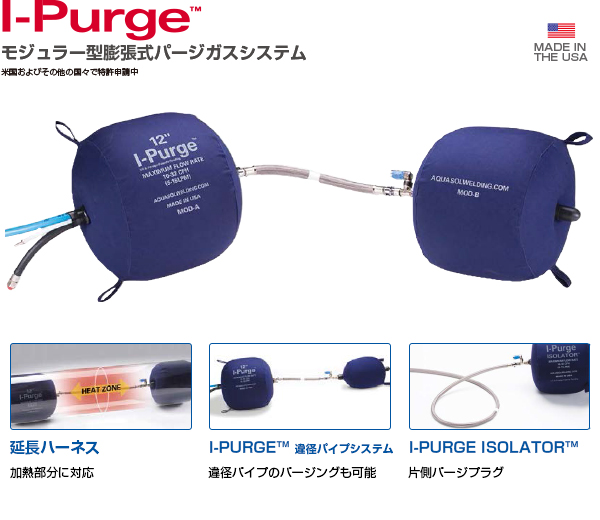

I-Purge & I-Purge X アイソレータ 膨張パイプストッパー兼シングルパージブラダー

  • 多様な用途に対応
    ≫配管の整備、清掃、点検やシール
  • 対象業界
    ≫石油および石油化学
    ≫水、ガス、排水
    ≫建設

工具を必要としない簡単な使用方法 拡張、延長などあらゆるニーズに対応可能

I-Purge

モジュラーシステム(一式)

製品番号 ブラダー寸法
(mm)
ハーネス長さ
(mm)
ABLD 2 51 279
ABLD 3 76
ABLD 4 102
ABLD 5 127
ABLD 6 152
ABLD 8 203
ABLD 10 254
ABLD 12 305
ABLD 14 356 305
ABLD 16 406
ABLD 18 457
ABLD 20 508 406
ABLD 22 559
ABLD 24 610
ABLD 26 660
ABLD 28 711 509
ABLD 30 762
ABLD 32 813
ABLD 34 864
ABLD 36 914
ABLD 38 965 610
ABLD 40 1016
ABLD 42 1066
ABLD 44 1117
ABLD 46 1168
ABLD 48 1219

モジュールA/B(単体)

製品番号 ブラダー寸法
(mm)
モジュールA モジュールB
ABLD2-MOD-A ABLD2-MOD-B 51
ABLD3-MOD-A ABLD3-MOD-B 76
ABLD4-MOD-A ABLD4-MOD-B 102
ABLD5-MOD-A ABLD5-MOD-B 127
ABLD6-MOD-A ABLD6-MOD-B 152
ABLD8-MOD-A ABLD8-MOD-B 203
ABLD10-MOD-A ABLD10-MOD-B 254
ABLD12-MOD-A ABLD12-MOD-B 305
ABLD14-MOD-A ABLD14-MOD-B 356
ABLD16-MOD-A ABLD16-MOD-B 406
ABLD18-MOD-A ABLD18-MOD-B 457
ABLD20-MOD-A ABLD20-MOD-B 508
ABLD22-MOD-A ABLD22-MOD-B 559
ABLD24-MOD-A ABLD24-MOD-B 610
ABLD26-MOD-A ABLD26-MOD-B 660
ABLD28-MOD-A ABLD28-MOD-B 711
ABLD30-MOD-A ABLD30-MOD-B 762
ABLD32-MOD-A ABLD32-MOD-B 813
ABLD34-MOD-A ABLD34-MOD-B 864
ABLD36-MOD-A ABLD36-MOD-B 914
ABLD38-MOD-A ABLD38-MOD-B 965
ABLD40-MOD-A ABLD40-MOD-B 1016
ABLD42-MOD-A ABLD42-MOD-B 1066
ABLD44-MOD-A ABLD44-MOD-B 1117
ABLD46-MOD-A ABLD46-MOD-B 1168
ABLD48-MOD-A ABLD48-MOD-B 1219

アイソレータ

製品番号 ブラダー寸法
(mm)
ハーネス長さ
(mm)
ISO2 51 3000
ISO3 76
ISO4 102
ISO5 127
ISO6 152
ISO8 203
ISO10 254
ISO12 305
ISO14 356
ISO16 406
ISO18 457
ISO20 508
ISO22 559
ISO24 610
ISO26 660
ISO28 711
ISO30 762
ISO32 813
ISO34 864
ISO36 914
ISO38 965
ISO40 1016
ISO42 1066
ISO44 1117
ISO46 1168
ISO48 1219

I-Purge X

モジュラーシステム(一式)

製品番号 ブラダー寸法(mm) ハーネス長さ
(mm)
最小値 最大値
XABLD2-3 51 76 279
XABLD4-6 102 152
XABLD8-12 203 305
XABLD14-18 356 457 305
XABLD20-26 509 660 406
XABLD28-36 711 914 509
XABLD38-48 965 1219 610

モジュールA/B(単体)

製品番号 ブラダー寸法(mm)
モジュールA モジュールB 最小値 最大値
XABLD2-3MODA XABLD2-3MODB 51 76
XABLD4-6MODA XABLD4-6MODB 102 152
XABLD8-12MODA XABLD8-12MODB 203 305
XABLD14-18MODA XABLD14-18MODB 356 457
XABLD20-26MODA XABLD20-26MODB 509 660
XABLD28-36MODA XABLD28-36MODB 711 914
XABLD38-48MODA XABLD38-48MODB 965 1219

アイソレータ

製品番号 ブラダー寸法(mm) ハーネス長さ
(mm)
最小値 最大値
XISO2-3 51 76 3000
XISO4-6 102 152
XISO8-12 203 305
XISO14-18 356 457
XISO20-26 509 660
XISO28-36 711 914
XISO38-48 965 1219

I-Purge/I-PurgeX 標準ハーネス

製品番号 ハーネス長さ(mm)
ABLD-SLH-11 279
ABLD-SLH-16 406
ABLD-SLH-18 457
ABLD-SLH-20 508

I-Purge/I-PurgeX オプションハーネス

製品番号 ハーネス長さ(mm)
ABLD-ELH-12 305
ABLD-ELH-24 610
ABLD-ELH-36 914
ABLD-ELH-48 1219
ABLD-ELH-72 1828
ABLD-ELH-CUSTOM 任意サイズ
